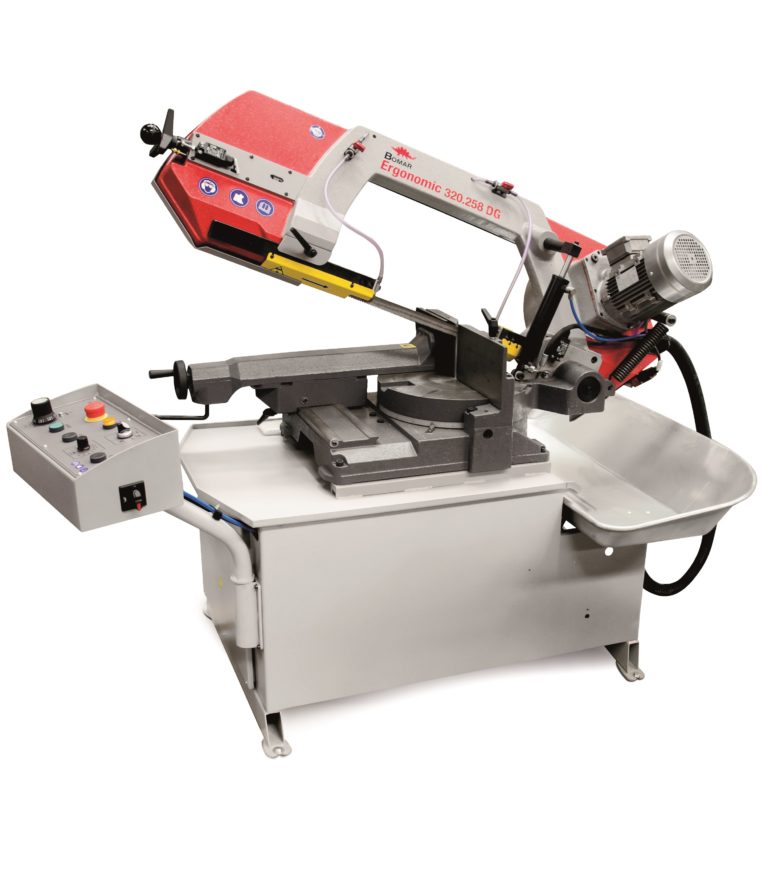

Ergonomic 320.250 DG
Ergonomic 320.250 DG
Przecinarka taśmowa
Opis urządzenia:
- Maksymalna średnica cięcia: ø 250
- Podnoszenie ramienia: Ręczne
- Opuszczanie ramienia: Płynny posuw (siłownik)
- Wymiar piły taśmowej: 2910 x 27 x 0,9mm
- Prędkość taśmy: 2 prędkości (40 / 80 m/min.)
- Cięcie pod kątem: Lewo/Prawo 45°- 0° - 45° - 60°
- Imadło: Ręczne, szybko zaciskowe (mimośród)
Wyposażenie standardowe:
- Układ chłodzenia
- Szczotka czyszcząca taśmę
- Piła taśmowa bimetaliczna
- Instrukcja obsługi w języku polski
- Deklaracja zgodności CE
Typ urządzenia: Przecinarki ręczne/grawitacyjne
Rodzina: Ergonomic
Model: 320.258 DG
Min. średnica cięcia: ø 5 mm
Min.długość materiału w imadle: 15 mm
Odległość podstawy imadła od podłoża: 760 mm
Wymiar taśmy tnącej: 2910 x 27 x 0,9 mm
Moc całkowita: 1,1/1,5 kW
Prędkość taśmy: 40-80 m/min
Moc przyłączeniowa: 2,8 kVA
Wymiary (sz x dł x wys): 1480 x 1700 x 2000 mm
Waga: 390 kg
Kąty cięcia | ||||
---|---|---|---|---|
![]() | ![]() | ![]() | ![]() | |
0° | ø 258 mm | 320 x 100 mm | 275 x 250 mm | 250 x 250 mm |
P 45° (+45°) | ø 210 mm | 210 x 100 mm | 185 x 240 mm | 195 x 195 mm |
L 45° (-45°) | ø 185 mm | 195 x100 mm | 90 x 230 mm | 150 x 150 mm |
P 60° (+60°) | ø 135 mm | 135 x 100 mm | 150 x 250 mm | 170 x 170 mm |
L 60° (-60°) | - | - | - | - |
Opis urządzenia
Uniwersalna półautomatyczna przecinarka taśmowa z ramieniem z solidnego odlewu żeliwnego oraz piłą taśmową o wysokości 27 mm .
Zacisk materiału i opadania ramienia do cięcia są sterowane hydraulicznie : ładowanie materiału do cięcia jest ręczne przez operatora piły .
Cały cykl cięcia jest uruchamiany przez naciśnięcie przycisku Start .
Po przecięciu materiału ramię urządzenia automatycznie powraca do górnej pozycji,jesli urządzenie jest przełączone na tryb manualny, wszystkie jego funkcje mogą być sterowane osobno.
W porównaniu do konstrukcji spawanej, konstrukcja żeliwna ramienia dodaje lepsze pochłanianie wibracji podczas cięcia .
Dokładne prowadzenie pił taśmowej .
Zespól tnący jest napędzany przez silnik przemysłowy z falownikiem i przekładnia śróbową .
- Zchynchronizowany stół obrotowy
- wymieniany pojemnik zbiorczy opiłków
- węglikowe prowadzenie taśmy
- wskaźnik naprężenia piły
- możliwośc zamontowania dodatkowego wyposażenia tj: laser halogen, podajik .
